K40 láser CO2 (Amonstar HQ3020)

K40 · láser CO2 de 40 W (Amonstar HQ3020)

La típica láser china de CO2 que acaba en medio taller: barata, capaz y llena de trampas. No es una impresora 3D, pero en el Rincón ya la tenemos comiendo de la mano, y aquí va todo lo que hemos aprendido con ella, de primera mano y con los cabezazos incluidos.

Corta, graba y hace sellos… si la tratas con respeto.

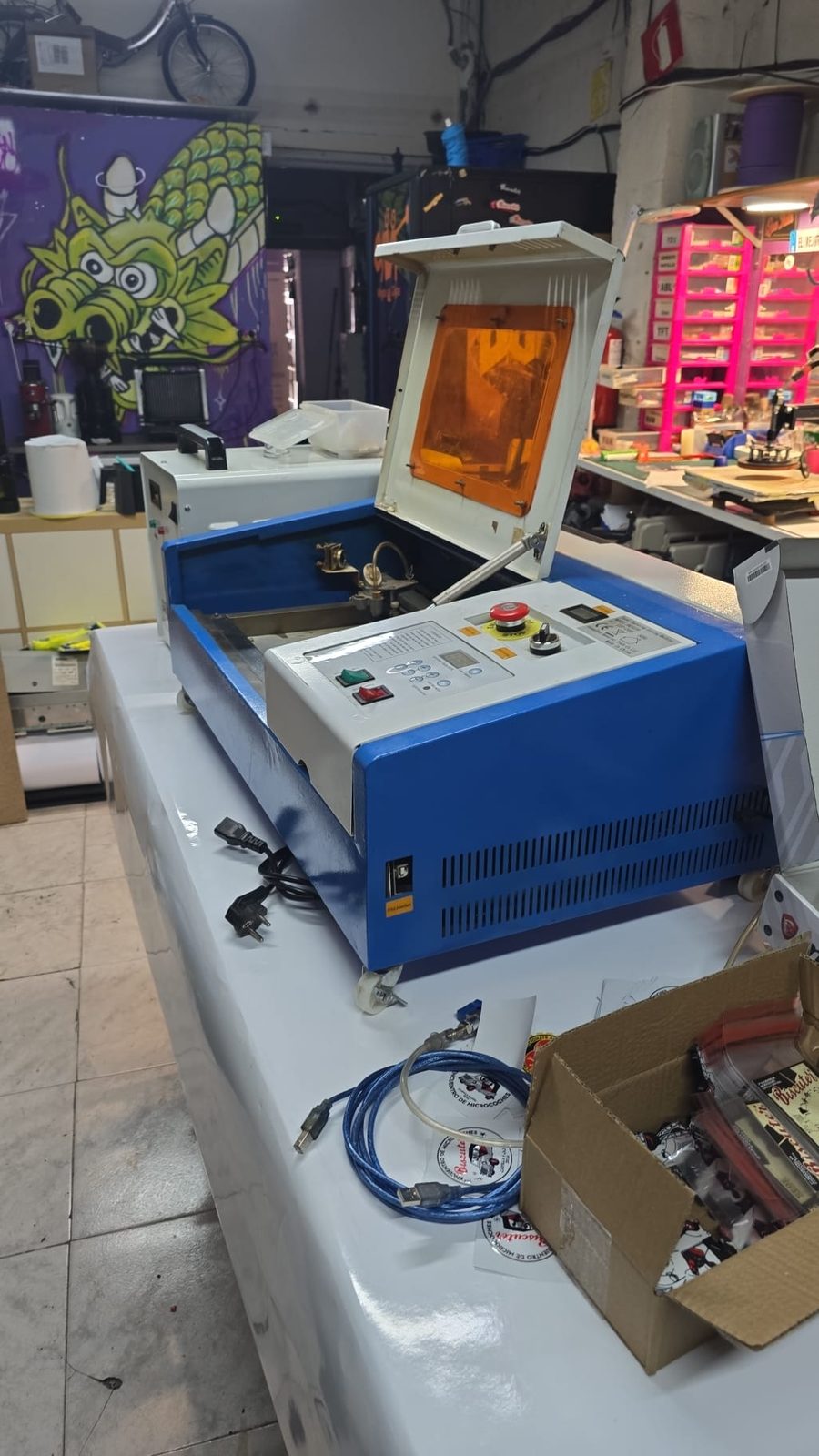

Nuestra máquina, tal cual está

Modelo HQ3020 (GuangZhou Amonstar), comprada de segunda mano
Tubo CO2 de 40 W de etiqueta
Fuente Cloudray MYJG-40W (no es la de fábrica)
Controladora m2Nano de Lihuiyu, que se maneja con MeerK40t (LightBurn no la admite)
Panel digital de potencia, seta de emergencia e interruptor de armado del láser
Refrigeración por agua con chiller DZ3000LS-QX
Área útil real 310 × 210 mm
Óptica kit nuevo de espejos y lente, con air assist

Ojo: en nuestra máquina el interlock de seguridad de la fuente (G1-P) está puenteado mientras montamos el sensor de flujo y el microrruptor de la tapa. No es lo normal: en el tutorial de seguridad contamos por qué y cómo dejarlo bien.

🔌 Esquema interactivo del cableado: todo el tinglado de nuestra K40 (fuentes, serie de seguridad, panel, controladora y motores) en un plano que se toca: pulsa una pieza y se iluminan sus cables. Abrir el esquema. Está en proceso: lo completamos según montamos los upgrades.

Por dónde empezar

Si acabas de traerte una K40 a casa, empieza por el de seguridad y conoce tu máquina; después, la alineación de espejos; y cuando ya dispare donde tiene que disparar, MeerK40t y la Prueba de parámetros para calibrar cualquier material. Debajo tienes todos los tutoriales de esta máquina.

Tutoriales y mejoras de esta máquina

Lo que hemos montado sobre ella, paso a paso y probado en banco. Todos los tutoriales, en Tutoriales.

TuneoUpgrade del K40: puente nuevo, carro, motores, panel de mando y controladora SKREl upgrade de nuestra K40 por entregas: lo hecho, lo que está en proceso y el esquema de cableado.2 Oct 2026abrir tutorial →TuneoTrabajos reales con un K40: qué se puede hacer de verdadLo que hemos hecho de verdad con nuestra K40, con parámetros, fallos y lo que aún está en proceso.2 Oct 2026abrir tutorial →TuneoSellos de goma con el K40: del diseño al sello de rodilloQué goma usar, cómo preparar el diseño y cómo montar un sello de rodillo.2 Oct 2026abrir tutorial →TuneoCalibrar cualquier material en el K40 con MeerK40t: la Prueba de parámetrosOperaciones, ráster y la Prueba de parámetros, con los parámetros reales de nuestra K40.2 Oct 2026abrir tutorial →TuneoAlinear los espejos del K40 sin volverte locoUna variable cada vez, y cómo saber cuándo el problema es mecánico y no de los espejos.2 Oct 2026abrir tutorial →TuneoTu K40 por dentro: qué es cada cosa y cómo no hacerte dañoQué es cada pieza de la K40, qué te puede hacer daño y la rutina antes de cada trabajo.2 Oct 2026abrir tutorial →
